一、檢測內容及要求
檢測內容：
最大尺寸長157mm*寬100mm的產品的尺寸檢測
2.正光檢測良品分析圖（BLD4194W局部）：OK
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 尺寸檢測 | 頂部背光 | 可檢 | 局部檢測 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
二、設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 1套 |
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 1套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 1套 |
| 7 | 光源 | 定制光學自適應光源 | 1套 |
| 8 | 檢測平臺 | SIPOTEK定制一鍵測量 | 1套 |

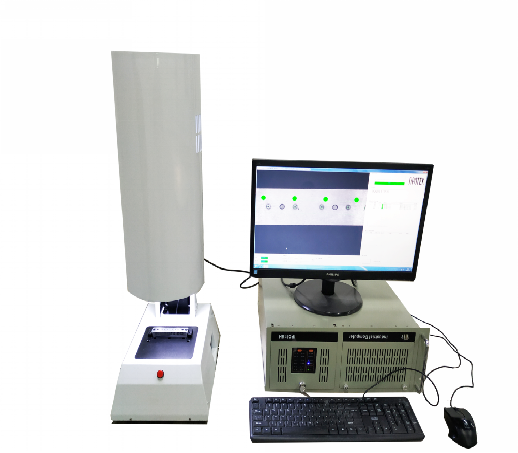

設備外觀3D立體圖
三、樣件測試圖片:

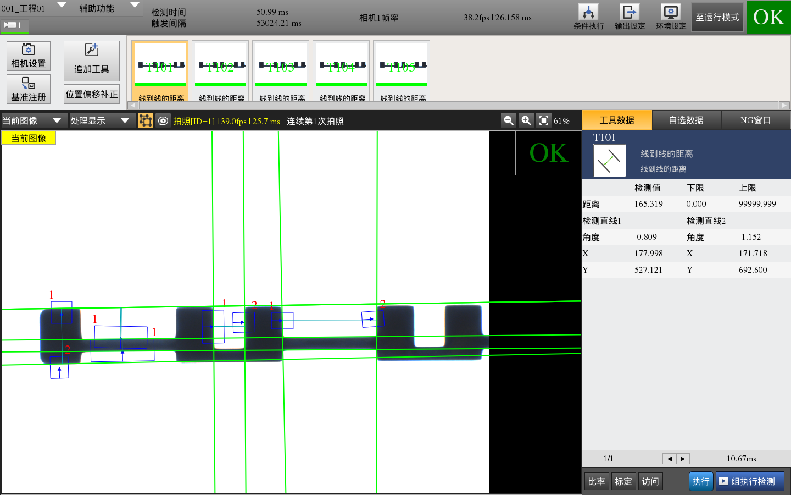

1.正光檢測良品分析圖（AMD4189W局部）：OK

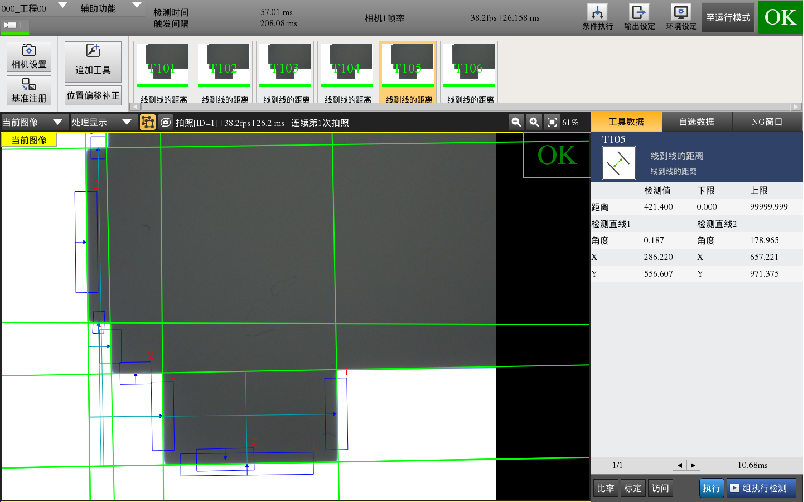

2.正光檢測良品分析圖（BLD4194W局部）：OK
