一：檢測內容及要求

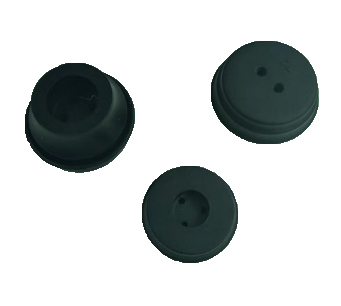

檢測工件面積：
1:背光檢測尺寸
2:正面檢測，側面檢測外觀
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。

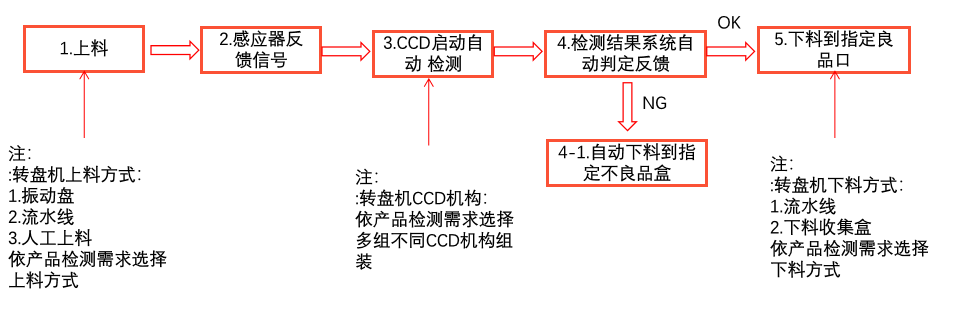

分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_302C
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 6套,分別底面正光兩個、側面兩個正光，頂部正光兩個。
5:工業鏡頭: 4個FA工業鏡頭，2個2倍可調遠心鏡頭。
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。

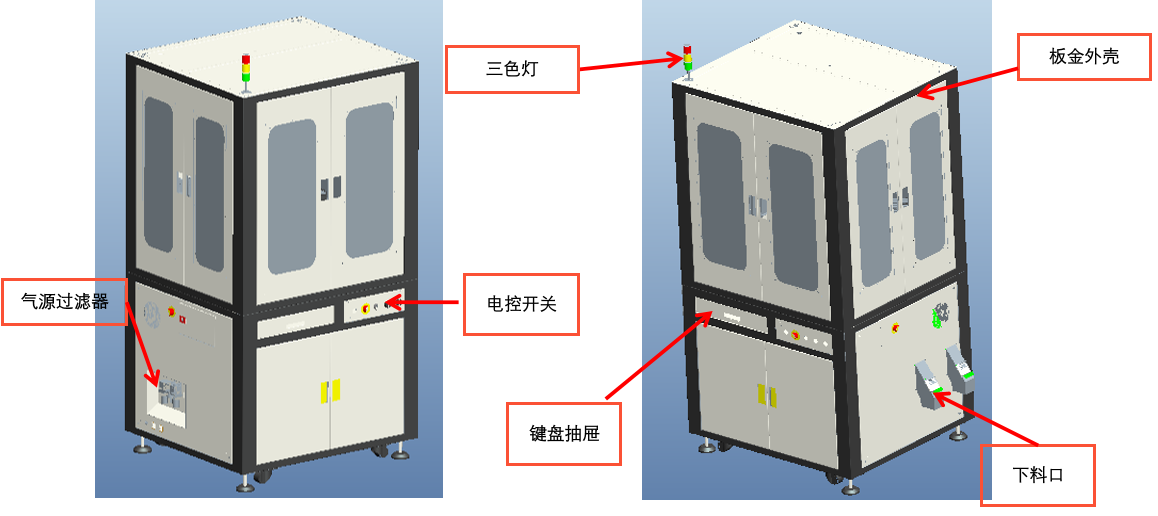

二、設備外觀－3D立體圖

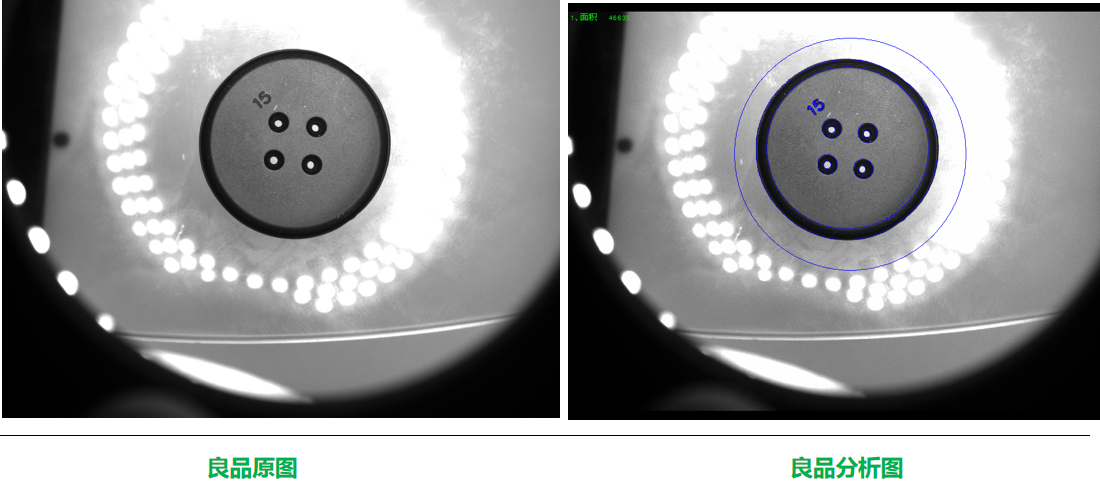

相機1、2頂、底部正光檢測OK品分析圖： 結論 ：AI可檢 特征：缺陷

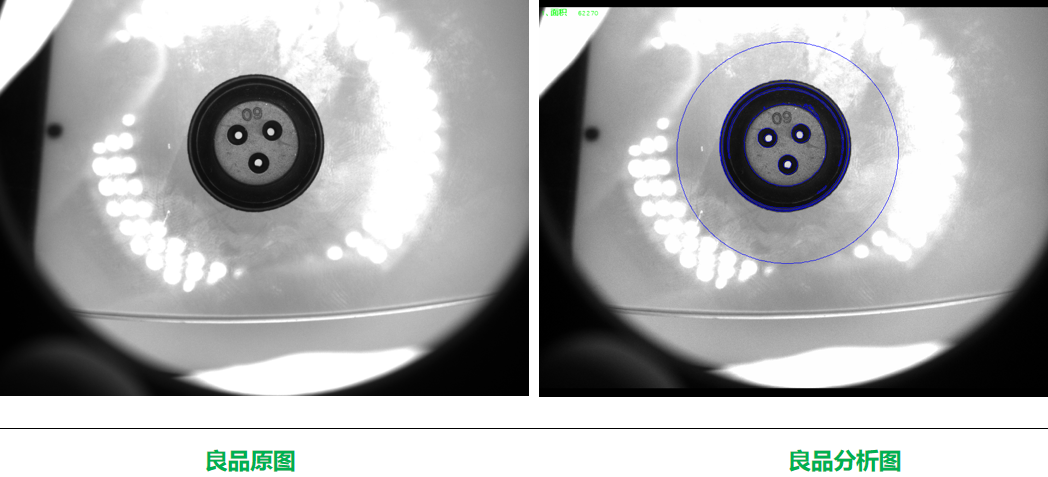

相機1、2頂、底部正光檢測OK品分析圖： 結論 ：AI可檢 特征：缺陷

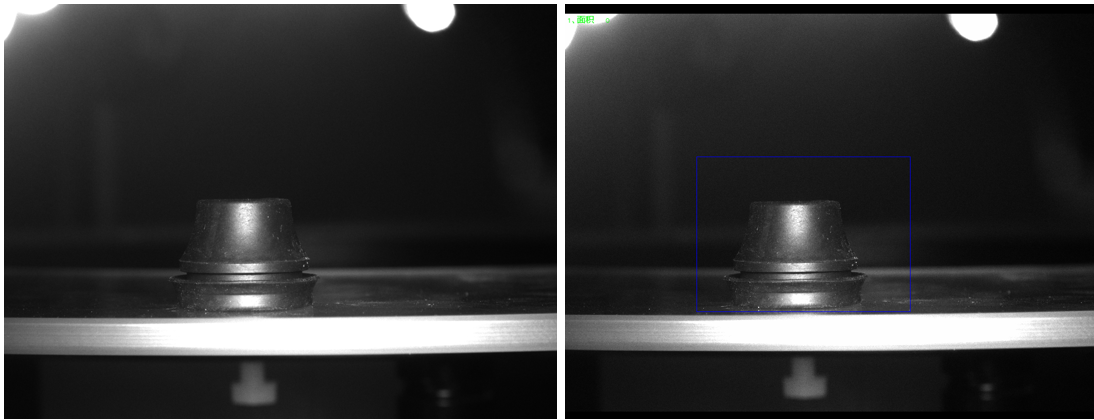

相機1、2頂、底部正光檢測OK品分析圖： 結論 ：AI可檢 特征：缺陷
相機1、2頂、底部正光檢測OK品分析圖： 結論 ：AI可檢 特征：缺陷

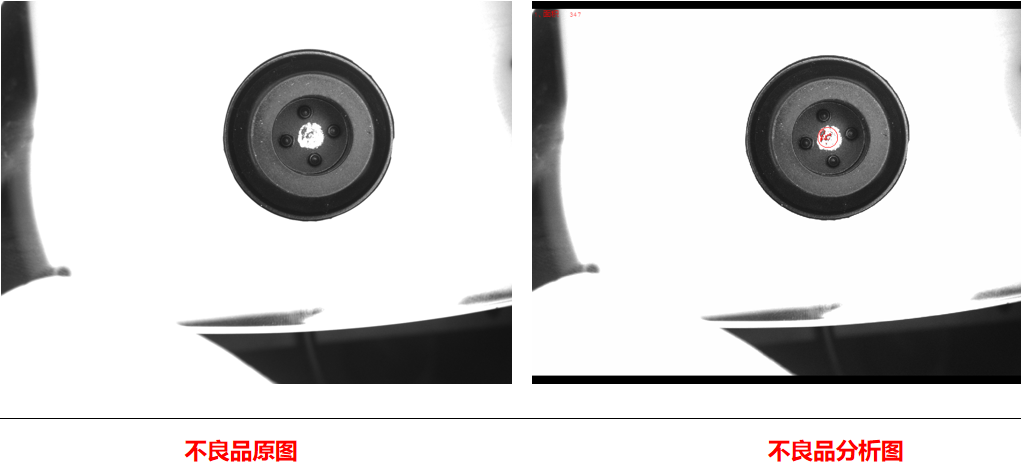

相機1、2頂、底部正光檢測NG品分析圖： 結論 ：AI可檢 特征： 缺陷
相機1、2頂、底部正光檢測NG品分析圖： 結論 ：AI可檢 特征： 缺陷
四、系統安裝要求:
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 10-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
