一、檢測內容及要求
檢測內容：
螺絲產品的外觀檢測
| 序號 |
|
檢測方式 | 是否可檢 |
| 1 | 螺尖斷裂 | 側面背光源檢測 | 可檢 |
| 2 | 螺絲彎曲 | 側面背光源檢測 | 可檢 |
| 3 | 螺頭變形 | 底部正光源檢測 | 可檢 |
| 4 | 螺牙不良 | 側面背光源檢測 | 可檢 |
| 5 | 螺頭斷裂 | 底部正光源檢測 | 可檢 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于160件(取決于產品送料速度)。
二、設備組成及主要機構
設備型號：SP-T300標準檢測設備 外形尺寸：900*800*1850mm
組成部件清單：
3.底部正光檢測不良品分析圖：NG 不良特征：螺紋頭裂紋
5.底部正光檢測良品分析圖：OK
6.底部正光檢測不良品分析圖：NG 不良特征：螺紋頭裂紋
8.底部正光檢測良品分析圖：OK
9.底部正光檢測不良品分析圖：NG 不良特征：螺頭變形
11.底部正光檢測良品分析圖：OK
12.底部正光檢測不良品分析圖：NG 不良特征：螺頭變形

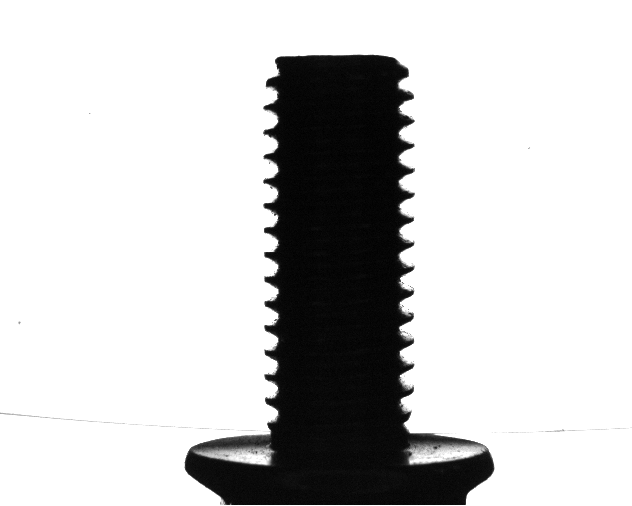

13.側面背光檢測良品原圖：

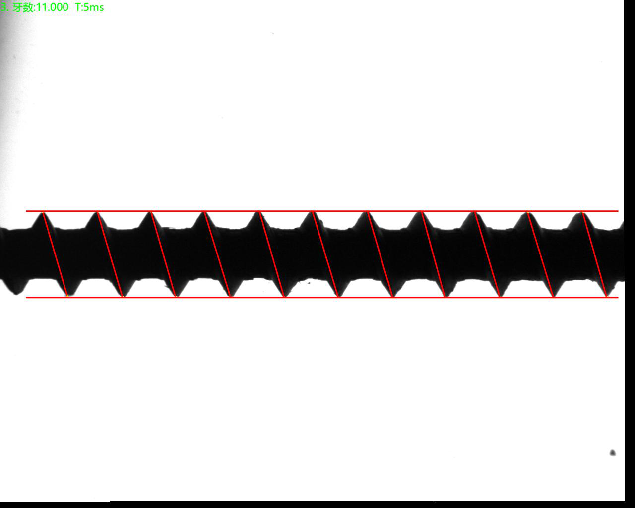

14.側面背光檢測良品分析圖：OK
15.側面背光檢測不良品分析圖：NG 不良特征：滑牙
16.側面背光檢測良品原圖：
17.側面背光檢測良品分析圖：OK
18.側面背光檢測不良品分析圖：NG 不良特征：少牙
20.側面背光檢測良品分析圖：OK
21.側面背光檢測不良品分析圖：NG 不良特征：滑牙
23.側面背光檢測良品分析圖：OK
24.側面背光檢測不良品分析圖：NG 不良特征：彎曲

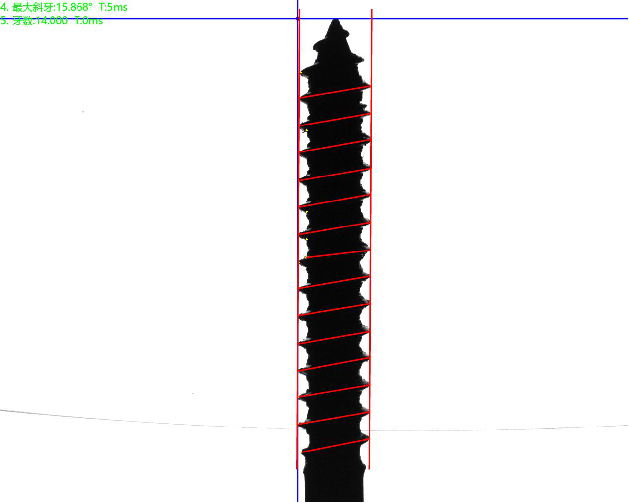

26.側面背光檢測良品分析圖：OK

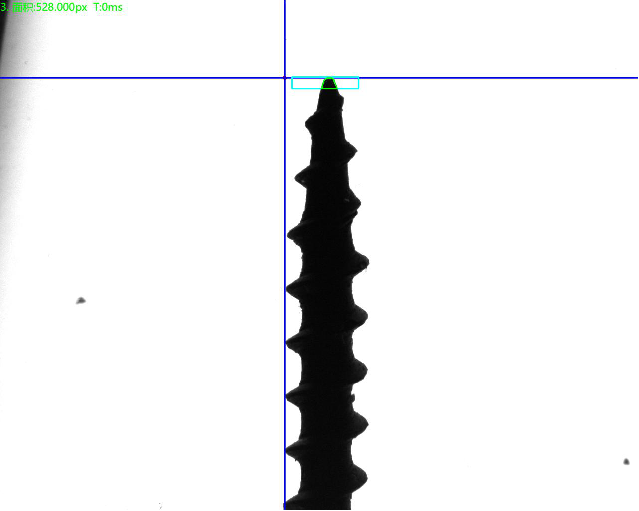

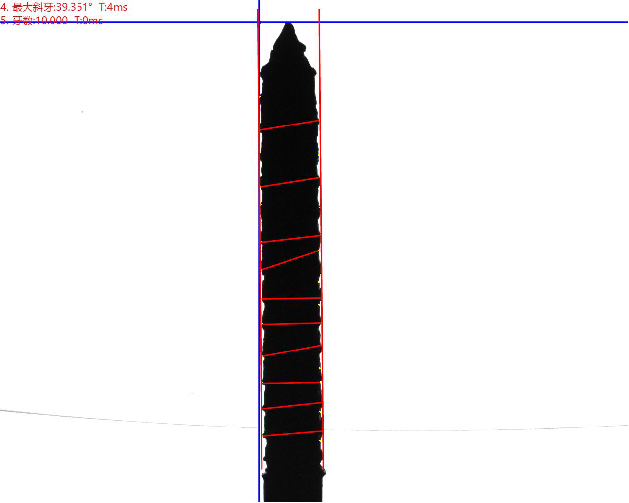

27.側面背光檢測不良品分析圖：NG 不良特征：螺尖斷裂
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 2套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 2套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
| 7 | 光源 | 定制光學自適應光源 | 2套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |

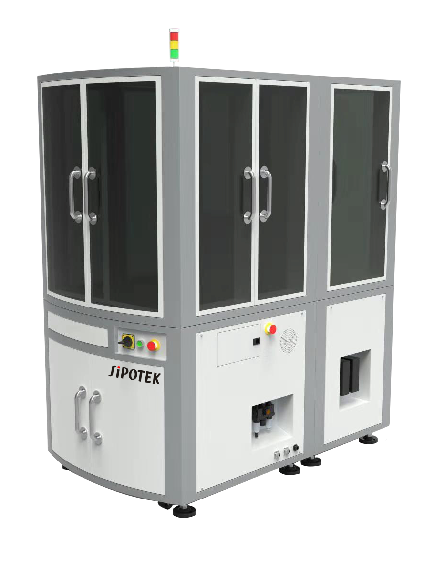

設備外觀3D立體圖
三、樣件測試圖片:

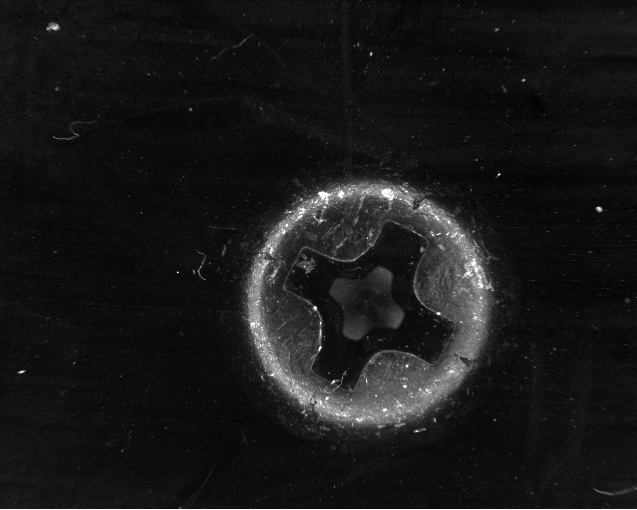

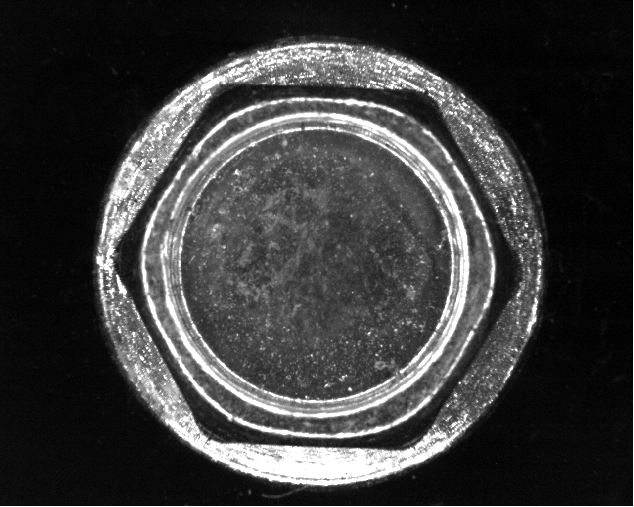

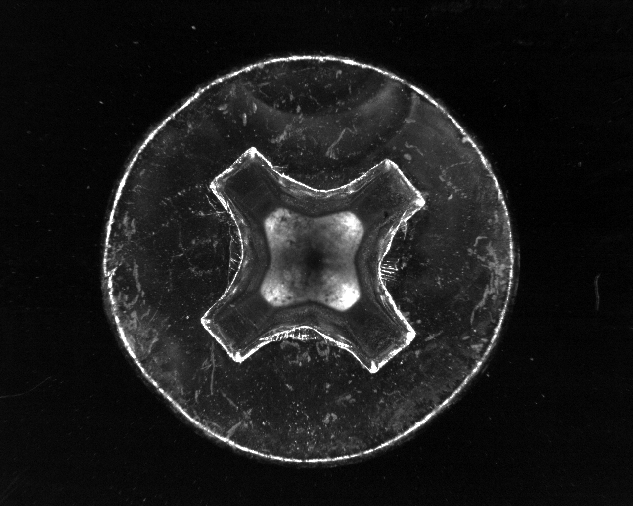

1.底部正光檢測良品原圖：

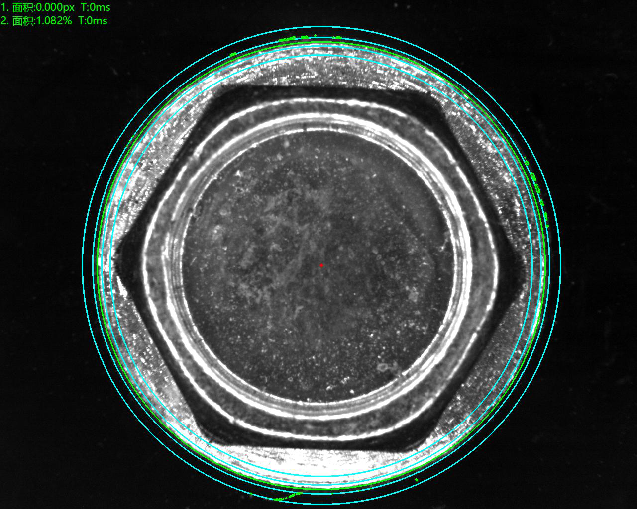

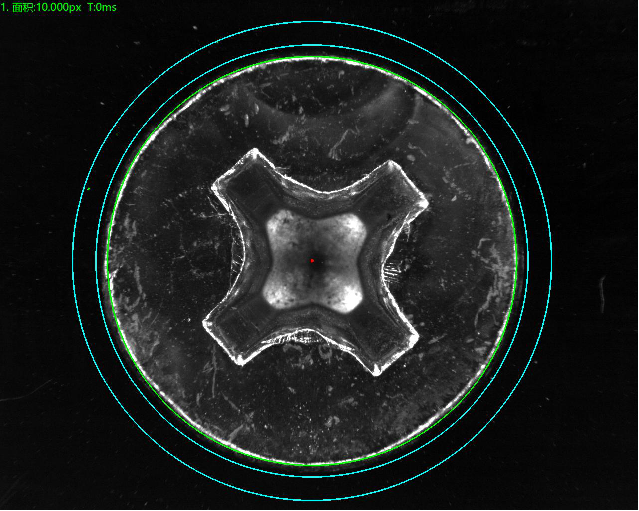

2.底部正光檢測良品分析圖：OK

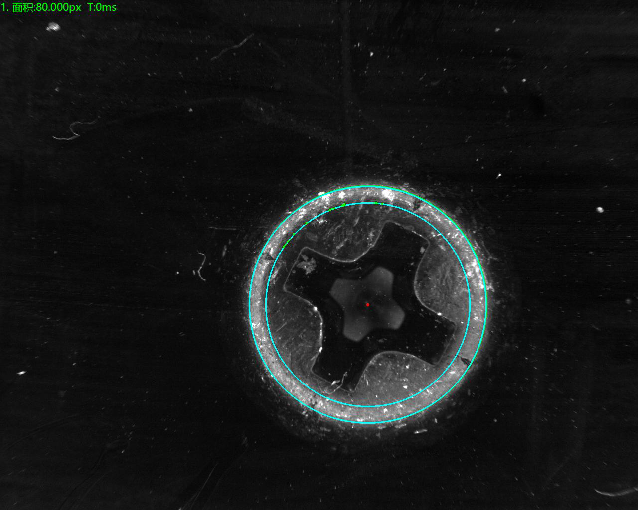

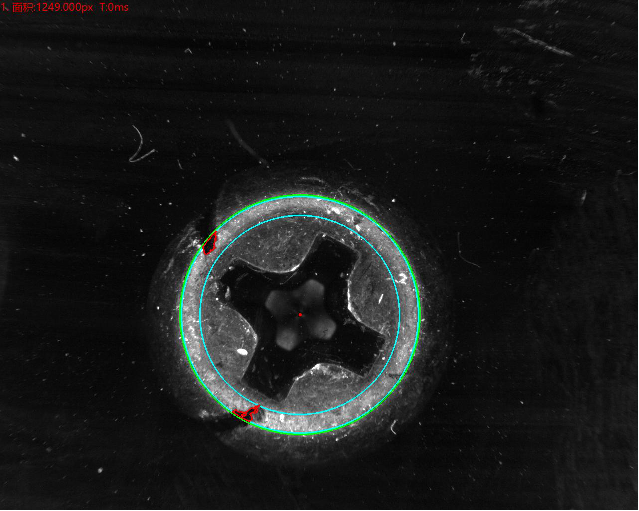

3.底部正光檢測不良品分析圖：NG 不良特征：螺紋頭裂紋
4.底部正光檢測良品原圖：
5.底部正光檢測良品分析圖：OK
6.底部正光檢測不良品分析圖：NG 不良特征：螺紋頭裂紋
7.底部正光檢測良品原圖：
8.底部正光檢測良品分析圖：OK

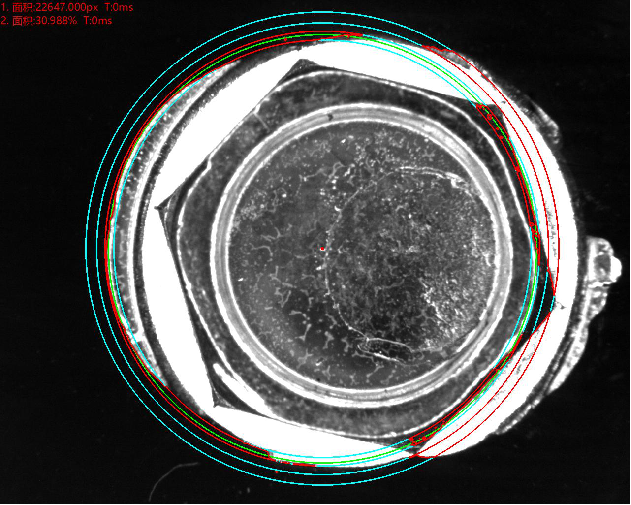

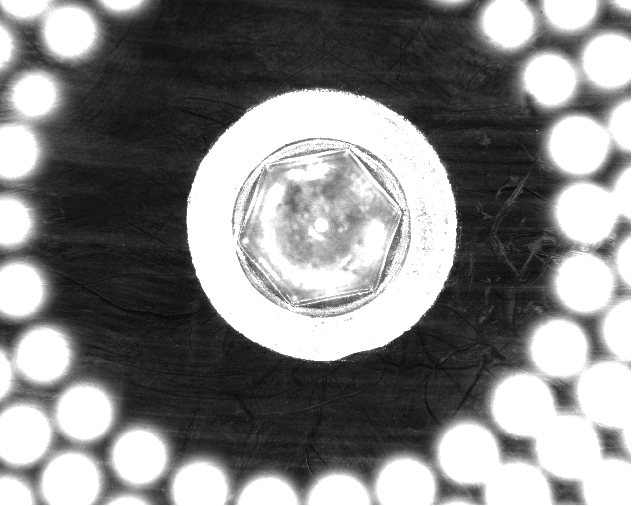

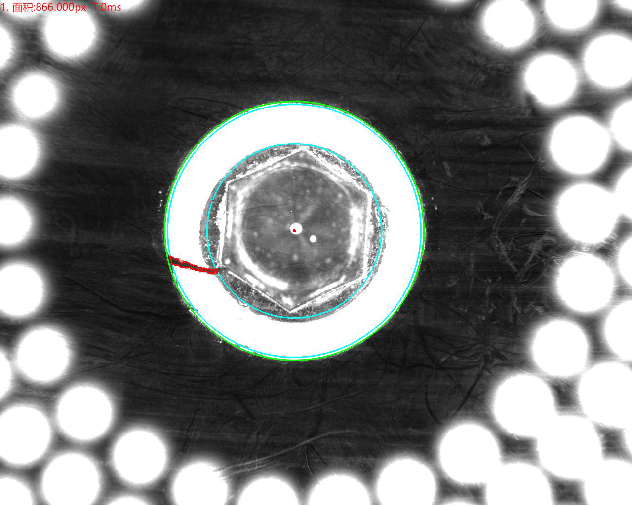

9.底部正光檢測不良品分析圖：NG 不良特征：螺頭變形
10.底部正光檢測良品原圖：
11.底部正光檢測良品分析圖：OK

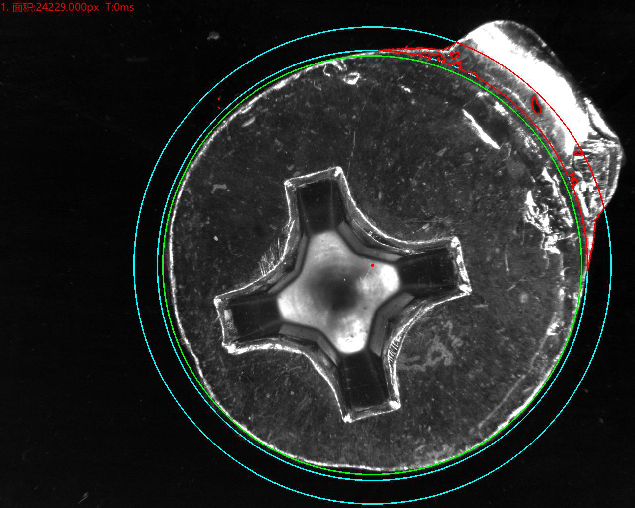

12.底部正光檢測不良品分析圖：NG 不良特征：螺頭變形

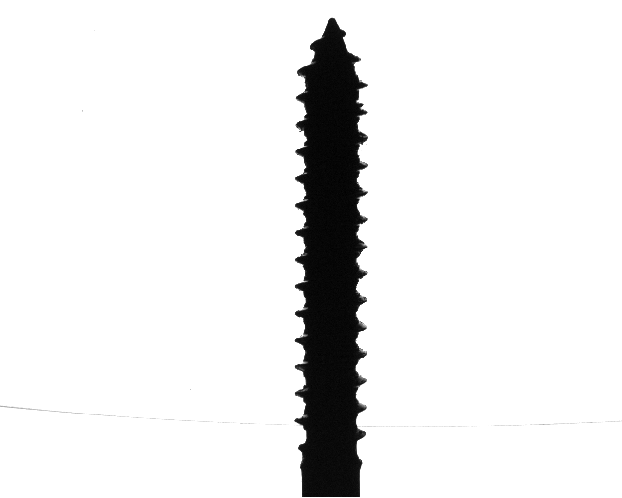

13.側面背光檢測良品原圖：
14.側面背光檢測良品分析圖：OK

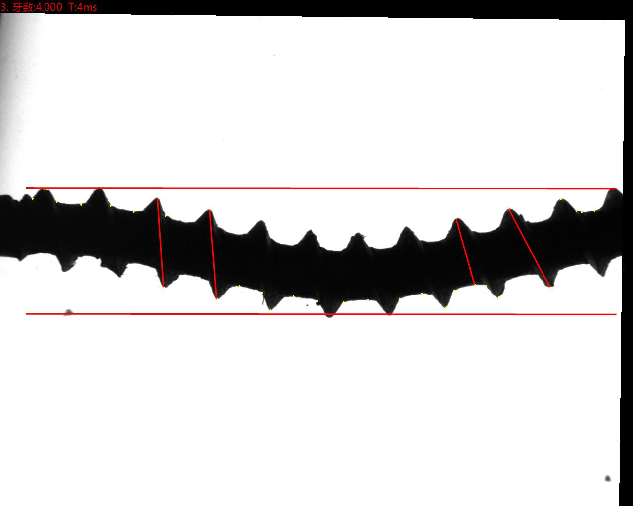

15.側面背光檢測不良品分析圖：NG 不良特征：滑牙
16.側面背光檢測良品原圖：

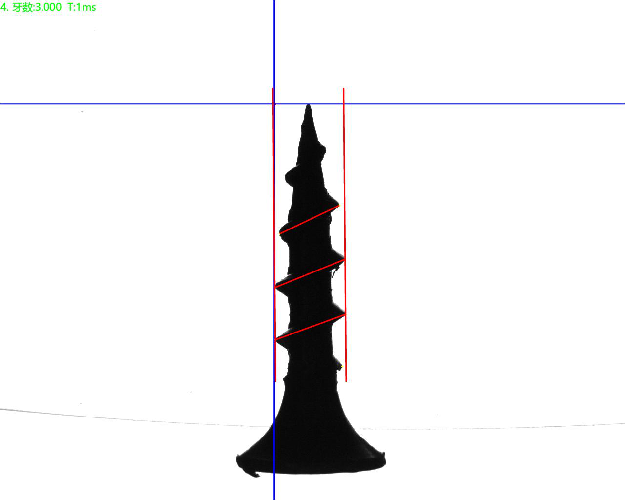

17.側面背光檢測良品分析圖：OK

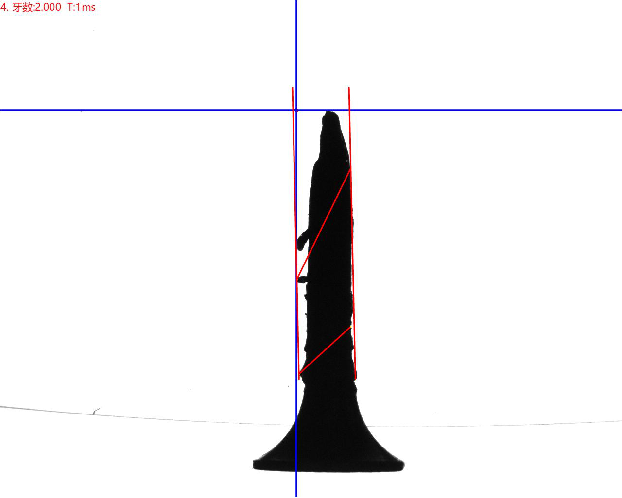

18.側面背光檢測不良品分析圖：NG 不良特征：少牙
19.側面背光檢測良品原圖：
20.側面背光檢測良品分析圖：OK
21.側面背光檢測不良品分析圖：NG 不良特征：滑牙
22.側面背光檢測良品原圖：
23.側面背光檢測良品分析圖：OK
24.側面背光檢測不良品分析圖：NG 不良特征：彎曲

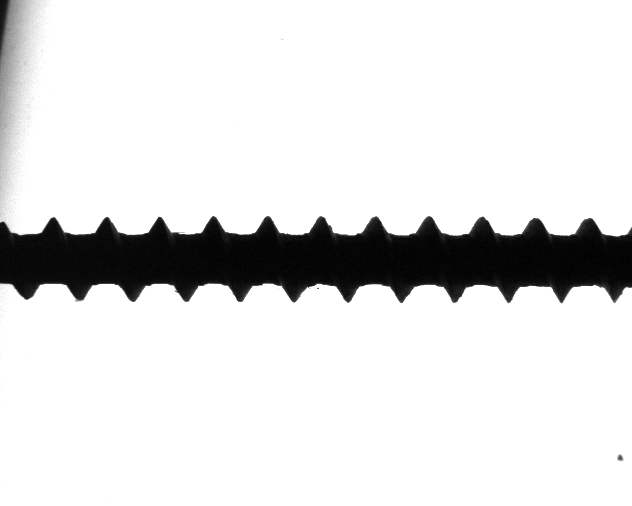

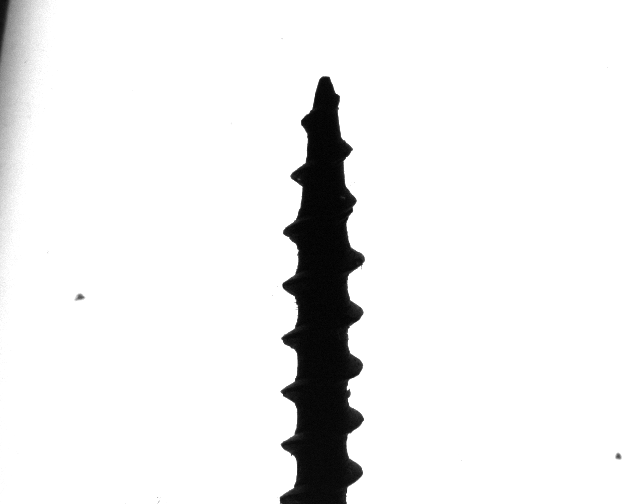

25.側面背光檢測良品原圖：
