一、檢測內容及要求
檢測內容： 外觀、尺寸檢測
注明：思普泰克精密零件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量250件(取決于產品送料速度)。檢測準確率：檢后良品率≥99.99%。不良品剔除：可針對不良種類進行分揀。
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 毛邊、內孔渣渣 | 頂部正光檢測 | 可檢 |
| 2 | 缺口 | 頂部正光檢測 | 可檢 |
| 3 | 尺寸內外徑檢測 | 頂部背光檢測 | 可檢 |
注明：思普泰克精密零件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量250件(取決于產品送料速度)。檢測準確率：檢后良品率≥99.99%。不良品剔除：可針對不良種類進行分揀。

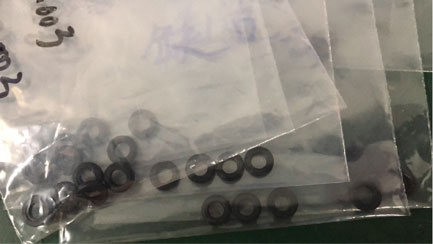

樣品圖
二、設備組成及主要機構
設備型號：SP-T300 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 名稱 | 規格型號 | 單位 | 數量 |
| 1 | 視覺檢測軟件 | Sipotek | 套 | 1 |
| 2 | 工業電腦 | 研祥sipotek定制 | 套 | 1 |
| 3 | 液晶顯示器 | Philips 19” | 臺 | 1 |
| 4 | 工業相機 | Basler acA1300-60gm | 臺 | 3 |
| 5 | 工業鏡頭 | FA工業鏡頭 500w像素 | 臺 | 2 |
| 6 | 工業鏡頭 | 定焦遠心鏡頭 500w像素 | 臺 | 1 |
| 7 | 玻璃轉盤 | 無色光學玻璃 | 件 | 1 |
| 8 | 電磁閥 | MAC兩位三通電磁閥 | 套 | 1 |
| 9 | 伺服電機 | 松下 MHMF042L1U2M | 套 | 1 |
| 10 | 振動盤及上料機構 | Sipotek定制 | 套 | 1 |
| 11 | 振動柜 | Sipotek定制 | 套 | 1 |

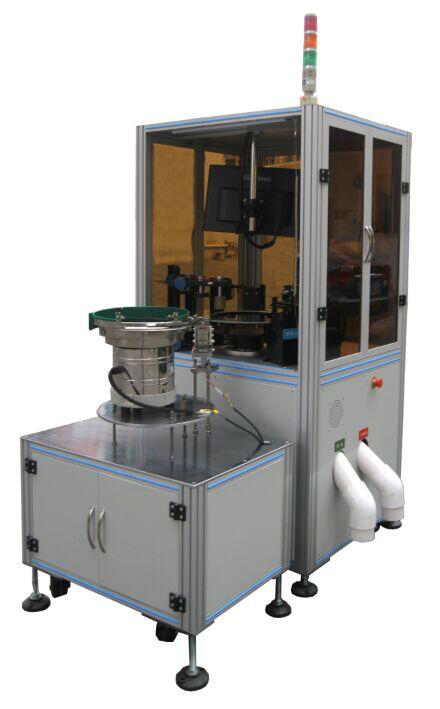

設備外觀圖
三、樣件測試圖片:

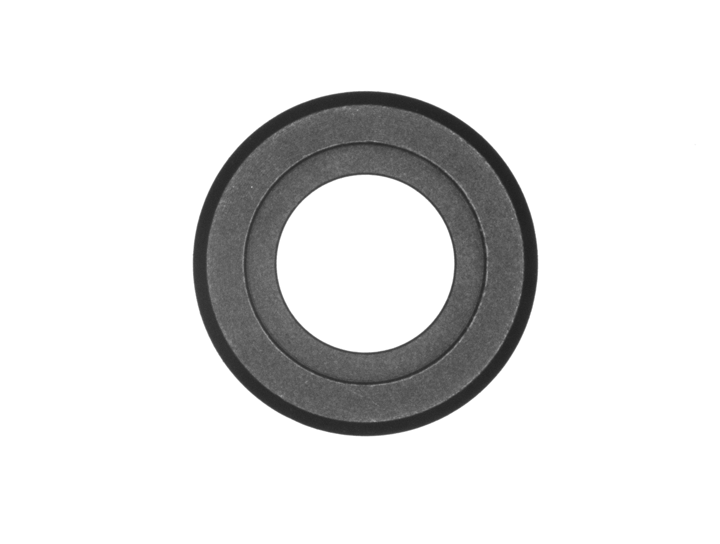

低部正光檢測原圖：
低部正光檢測原圖：

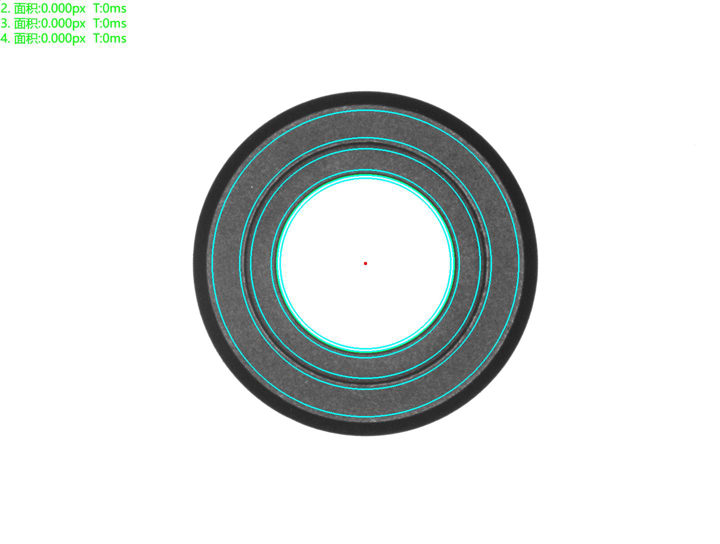

底部正光檢測分析圖：OK

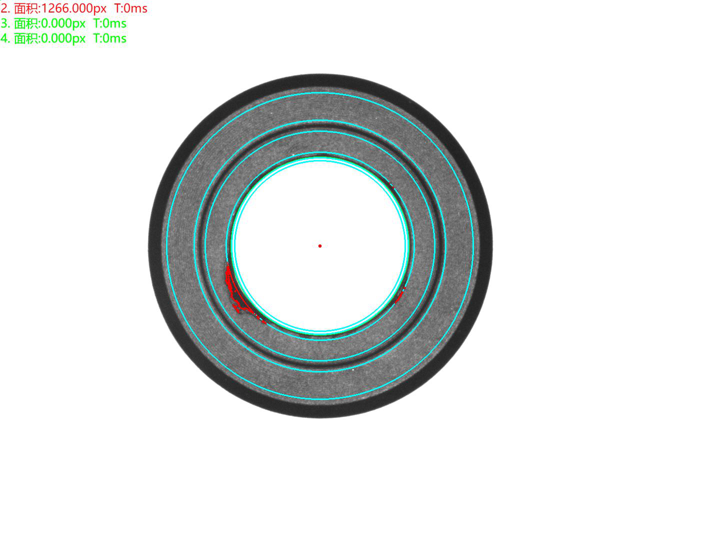

底部正光檢測不良品分析圖：NG 不良特征：孔內渣渣 分析結果：可檢

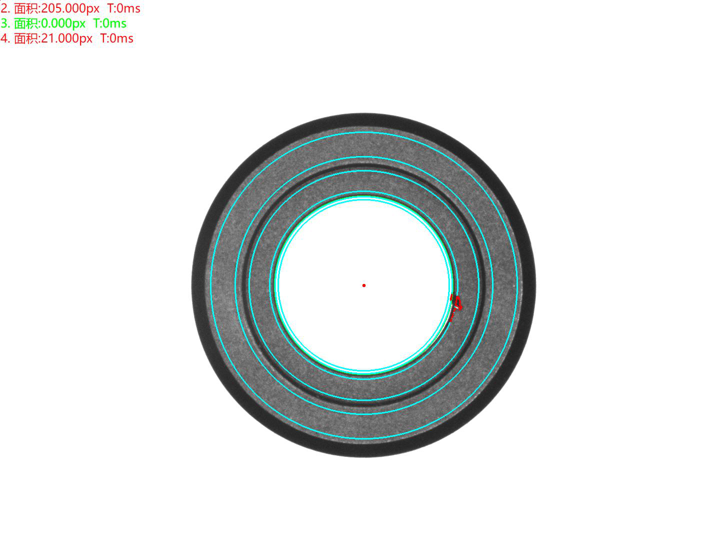

底部正光檢測不良品分析圖：NG 不良特征：缺口 分析結果：可檢
底部正光檢測不良品分析圖：NG 不良特征：毛邊 分析結果：可檢
底部正光檢測不良品分析圖：NG 不良特征：缺口 分析結果：可檢
底部正光檢測不良品分析圖：NG 不良特征：毛邊 分析結果：可檢
頂部正光檢測分析圖：OK
頂部正光檢測不良品分析圖：NG 不良特征：孔內渣渣 分析結果：可檢
頂部正光檢測不良品分析圖：NG 不良特征：缺口 分析結果：可檢
頂部正光檢測不良品分析圖：NG 不良特征：毛邊 分析結果：可檢
頂部正光檢測不良品分析圖：NG 不良特征：缺口 分析結果：可檢
頂部正光檢測不良品分析圖：NG 不良特征：毛邊 分析結果：可檢
頂部背光檢測分析圖：OK
頂部背光檢測不良品分析圖：NG 不良特征：尺寸不良 分析結果：可檢
四、精密零件外觀檢測設備安裝要求:
四、精密零件外觀檢測設備安裝要求:
設備放置的檢測空間: 在流水線外單獨安裝思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
