一、檢測內容及要求



檢測內容：

       最大尺寸長25mm*寬11mm*高2mm的產品的外觀檢測

序號	檢測位置	檢測方式	是否可檢
1	尺寸	正光檢測	可檢
2	外觀	背光檢測	可檢
3
4	特征過多，詳情請參照溝通表

二、設備組成及主要機構



設備型號：SP-T300非標定制機          外形尺寸：900*800*1850mm

         組成部件清單：

序號	部件名稱	規格型號	數量	備注
1	視覺檢測軟件	SIPOTEK	1套	數據可上傳
2	工業電腦	SIPOTEK定制	1套
3	顯示器	PHILIPS  19”液晶顯示器	1臺
4	工業相機	Barsler工業相機	5套
5	相機調節伺服模組	SIPOTEK定制	5套
6	工業鏡頭	FA高清光學工業鏡頭	5套
7	光源	定制光學自適應光源	5套
8	檢測平臺	專業光學玻璃載臺	1套
9	伺服電機	松下·PANASONIC	1套
10	控制系統	SIPOTEK定制	1套
11	PLC運動協作	松下·PANASONIC	1套

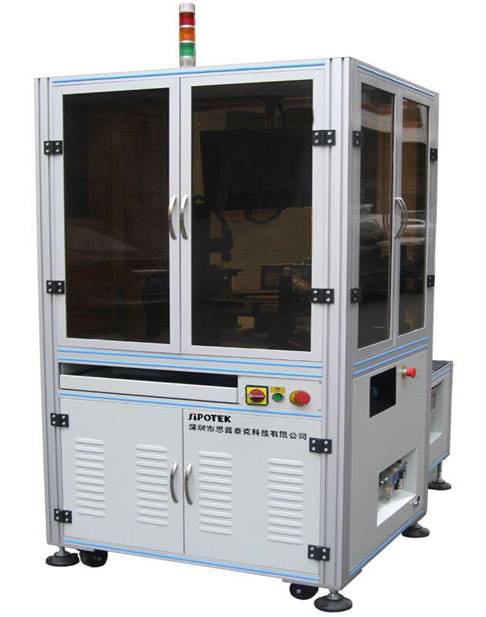

視覺ccd檢測自動化設備外觀3D立體圖

三、樣件測試圖片:

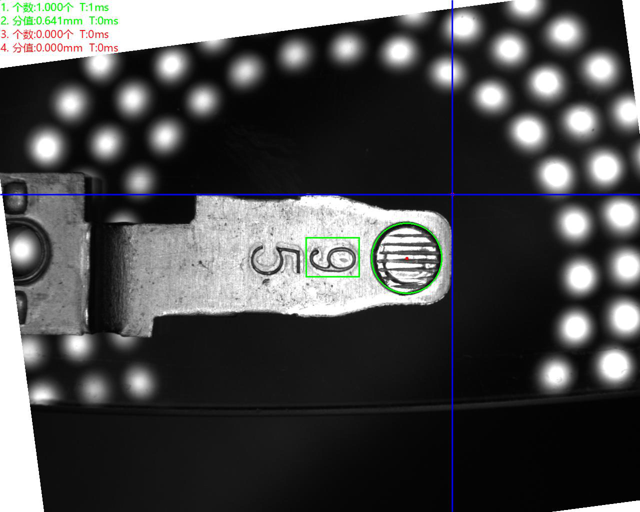

底部正光檢測原圖：



底部正光檢測良品分析圖：OK



底部正光檢測不良品分析圖：NG      不良特征： 釘頭壓傷      分析結果：可檢

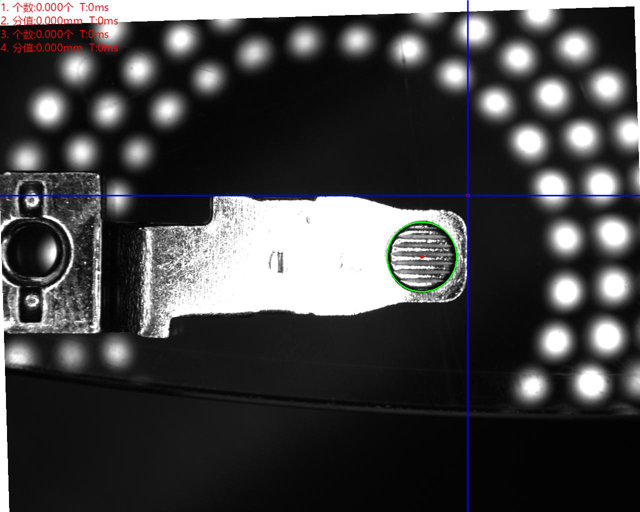

底部正光檢測不良品分析圖：NG      不良特征： 漏鉚      分析結果：可檢





底部正光檢測不良品分析圖：NG      不良特征：字碼丟失      分析結果：可檢

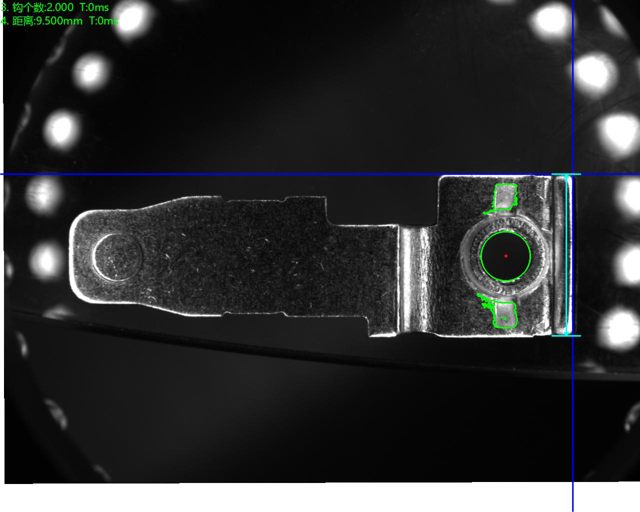

頂部正光檢測良品分析圖：OK

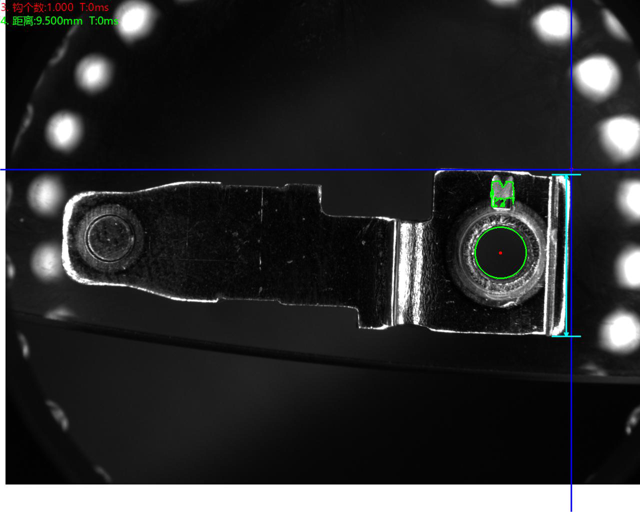

頂部正光檢測不良品分析圖：NG      不良特征：缺凸包      分析結果：可檢


頂部正光檢測不良品分析圖：NG      不良特征：尾部多料      分析結果：可檢

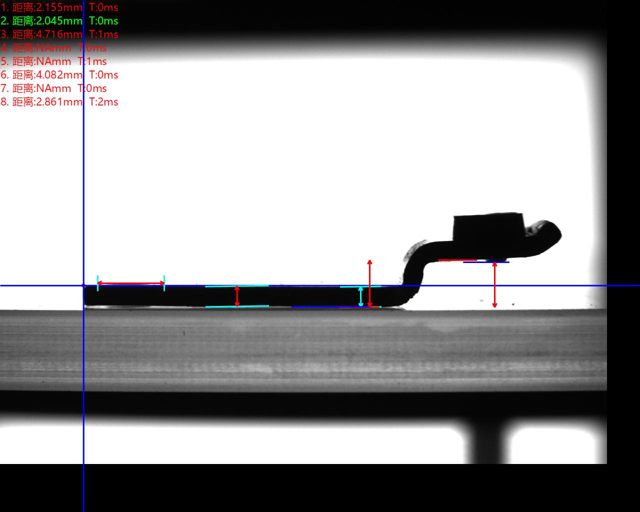

側面背光檢測良品分析圖：OK



側面背光檢測不良品分析圖：NG      不良特征： 毛刺大     分析結果：可檢



側面背光檢測不良品分析圖：NG      不良特征： 銅件變形     分析結果：可檢



側面背光檢測不良品分析圖：NG      不良特征： 漏鉚     分析結果：可檢




頂部背光檢測良品分析圖：OK

斜面背光檢測良品分析圖：OK

更多視覺ccd檢測自動化設備檢測產品外觀案例請登錄深圳思普泰克網站查閱：www.gzqmdj.com
